拓?fù)鋬?yōu)化與增材制造結合：一種設計與制造一體化方法

增材制造技術（Additive Manufacturing，AM）通過材料層層累加的方式實現結構的制備。這種獨特的制造方式可實現高度復雜結構的自由“生長”成形，極大地拓寬了設計“空間”，為新型結構及材料的制備提供了強大的工具。然而，現有的增材制造結構，絕大部分仍然采用面向傳統制造工藝的設計構型。這樣所制備的結構并未充分利用增材制造所提供的新型設計空間，性能無法在本質上得到飛躍。甚至受限于增材制造技術的不成熟，其性能劣于傳統制造工藝所制備的結構。因此，開展面向增材制造的設計方法研究，發展完整的設計理論體系，突破傳統設計極限，獲得優質創新結構構型已成為重要的研究方向。

隨著科學技術尤其是計算機技術的快速發展，結構優化設計已成為結構創新設計的重要工具，一般可分為3 類：尺寸優化、形狀優化以及拓?fù)鋬?yōu)化。其中，拓?fù)鋬?yōu)化因其不依賴初始構型及工程師經驗，可獲得完全意想不到的創新構型，受到學者以及工程人員的廣泛關注。通俗地講，拓?fù)鋬?yōu)化就是利用優化的手段，尋找結構內部哪里需要布置材料，布置何種材料，在保證一定約束下獲取最優的性能。在航空航天、汽車能源等領域上，許多學者基于拓?fù)鋬?yōu)化方法獲得了前所未有的創新構型，使得產品的結構性能或輕量化得到顯著提升。

圖1：拓?fù)鋬?yōu)化示意圖

然而，拓?fù)鋬?yōu)化結果幾何構型復雜，采用傳統制造工藝制備非常困難，因此拓?fù)鋬?yōu)化方法與實際工程結構設計之間仍存在較大的鴻溝。設計人員往往要基于制造技術及經驗對優化結果進行二次設計，來滿足可制造性，降低制造成本。這種做法往往會損壞結構的最優性，得到的結構性能甚至達不到已有構型。另一方面，受制于傳統設計理念及制造工藝，結構往往僅進行宏觀拓?fù)湓O(shè)計，并未充分利用結構在多尺度上的變化或者空間梯度變化所帶來的廣闊設計空間，使得產品性能提升非常有限。

增材制造技術的出現，使得幾何形式高度復雜，且使從微納到宏觀多個幾何尺度結構的制備成為可能。它顛覆了傳統制造技術的局限，解決了產品研發存在的“制造決定設計”問題。因此，將拓?fù)鋬?yōu)化（先進設計技術）與增材制造（先進制造技術）融合，發展創新設計技術具有廣闊的前景，已引起學術界的廣泛關注。航空結構創新研發具有小批量、多品種、高性能等特點。突破現有設計極限對結構創新設計技術及快速試制技術提出了更高的要求。增材制造作為一種“無模敏捷制造”技術，可大幅降低研發周期和成本，是“快速試制”的核心技術。

西北工業大學黃衛東團隊、北京航空航天大學王華明團隊、西安交通大學盧秉恒團隊等在金屬增材制造上取得突破性成果，實現了部分大型復雜航空結構件的制備。拓?fù)鋬?yōu)化作為先進的設計理論，可為航空結構創新設計提供強大的動力，大連理工大學程耿東院士和劉書田教授團隊、西北工業大學張衛紅教授團隊等已成功將其應用在航空結構關鍵零部件設計中。研究面向增材制造的航空結構設計需要解決兩個方面的問題：（1）如何充分利用增材制造技術所提供的設計空間，發展拓?fù)鋬?yōu)化方法設計優質結構構型；（2）在拓?fù)鋬?yōu)化時考慮增材制造技術其獨特的制造約束，保證設計結果的可制造性。本文將針對以上兩個關鍵問題開展詳細的論述，介紹現有研究成果，并闡述未來的研究趨勢。

面向增材制造的優質結構構型設計

整體結構層級化、材料屬性梯度化、功能結構一體化、結構多功能化已成為新結構與材料的重要發展方向?；谠霾闹圃旃に嚕黄苽鹘y(tǒng)設計“極限”，研發整體化、輕量化、低成本的高性能新結構和材料是新一代重大/高端裝備與結構研制的迫切需求。本節將主要介紹基于拓?fù)鋬?yōu)化方法，從4個方面設計創新優質結構構型。

1、特定/特異性能材料微結構拓?fù)鋬?yōu)化設計

復合材料因具有傳統單一材料所無法達到的性能，且具有良好的可設計性，受到研究人員的廣泛關注。通過設計微結構的構型，獲得具有特定/特異性能的周期性復合材料已成為材料領域的研究熱點，這種方式獲得的新型材料也常稱為構造化材料。拓?fù)鋬?yōu)化技術為微結構構型設計提供了強大的工具，已開展了相當廣泛的研究。

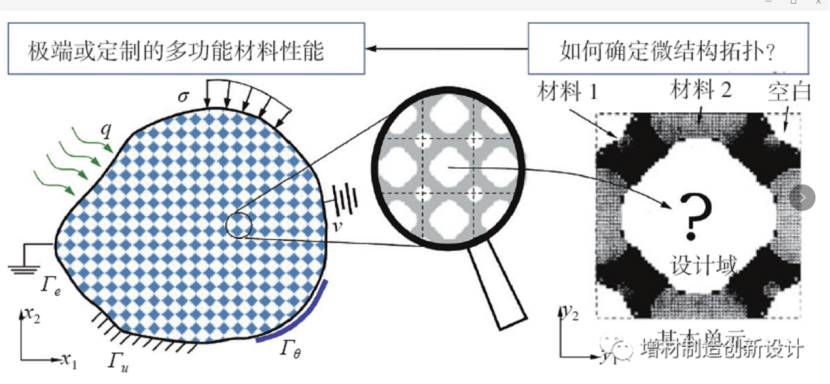

圖2：基于拓?fù)?/span>優化設計微結構構型示意圖

該部分工作最早可追溯到Sigmund等基于逆均勻化方法，設計了具有特定剛度（包括體模量、剪切模量及泊松比等）的微結構構型。此外，一些學者在其他性能（例如粘彈性性能、熱性能、滲流等）的微結構設計上開展了大量工作。通過拓?fù)鋬?yōu)化方法設計材料的微結構構型，可獲得填補材料空白的

高性能材料構型。然而受制于傳統制造工藝的束縛，僅有少數高性能材料得到了制備。因此基于增材制造技術，實現高性能構造化材料的制備，已然成為研究的前沿問題。最近，Wang等建立了考慮幾何及材料非線性的特定應力-應變曲線微結構構型設計方法（圖3），并通過增材制造技術實現了所設計微結構的制備，試驗結果表明設計結果達到了所需性能。

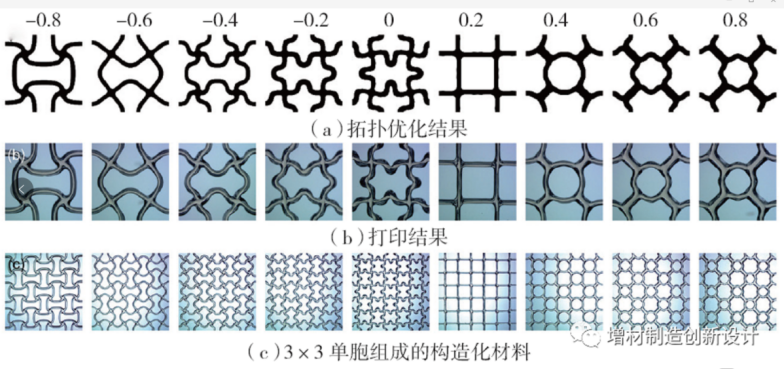

圖3：泊松比范圍為-0.8~0.8的微結構構型

2、多層級結構拓?fù)鋬?yōu)化設計

多層級結構設計是指在結構的宏觀和微觀等多個層級上同時設計結構的構型，如圖4所示，這樣可有效擴大設計空間，有利于獲得性能優異的結構構型。例如2011年發表于Science，號稱當時世界上最輕的材料就是微納米多層級點陣材料（圖5）

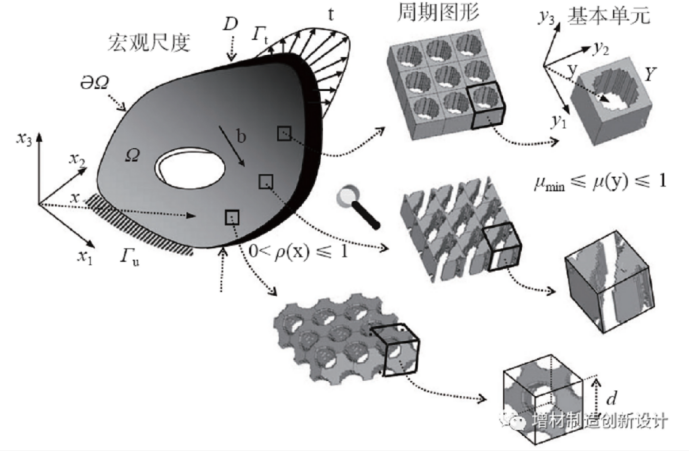

圖4：多層級結構設計示意圖

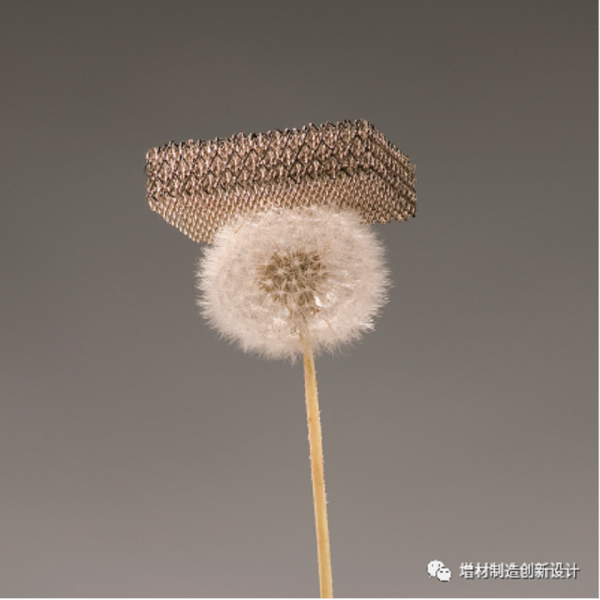

圖5：超輕金屬點陣材料

Rodrigues等首次建立了多層級結構拓?fù)鋬?yōu)化設計方法，如圖6所示，給出了基于該方法得到的骨骼重構模型。為減少計算量并方便制備，大連理工大學程耿東等提出了具有單一微結構構型的材料/結構一體化協同設計方法，實現了宏微觀結構協同優化設計。

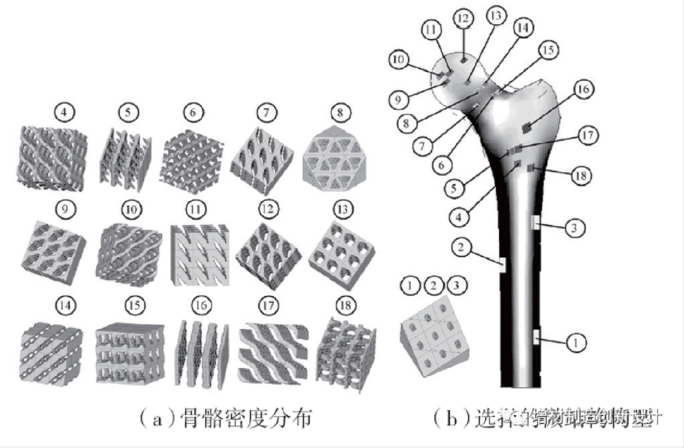

圖6：基于多層級結構設計的骨骼重構

多層級結構的拓?fù)鋬?yōu)化設計在沉寂了10年后，由于增材制造的快速發展，再次進入了一個新的研究熱潮。然而，現有方法依然面臨著許多技術難點，比如設計變量多、計算量過大等，如何在設計空間與計算效率上進行權衡，建立適用于工程結構設計的方法依然是未解決的難題。此外，現有設計大多基于均勻化方法將微結構等效為均質材料，未考慮結構的尺寸效應。為解決此問題，劉書田等基于高階偶應力設計材料微結構構型，閻軍等則將擴展多尺度有限元法應用到多層級結構設計上。

3、多材料結構拓?fù)鋬?yōu)化設計

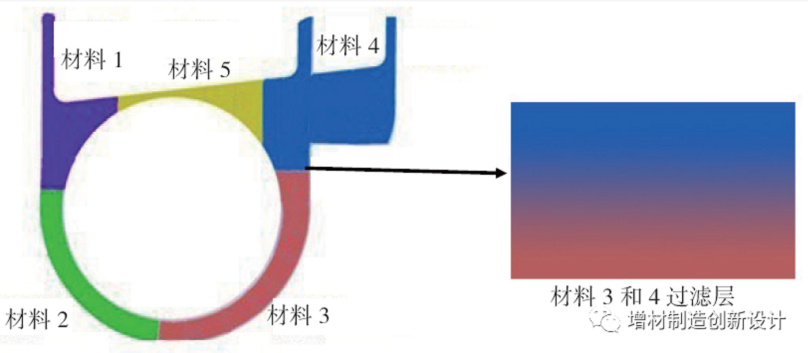

通過材料的合理布局，實現材料性質按需分配，可以大大提高結構性能，如圖7所示。

圖7：多材料結構示意圖

Sigmund等首先基于變密度法提出了一種三相材料插值模型，Gaynor等基于此設計并制備了一種柔性機構，如圖8所示。

圖8 柔性機構實例

多材料拓?fù)鋬?yōu)化方法經過20年的發展已經逐漸趨于成熟，但是考慮界面缺陷以及梯度層影響的研究還很缺乏，有待進一步深入研究。另外，由于工藝限制，現有的多材料拓?fù)鋬?yōu)化主要是面向分區均質多材料構型設計，近年來出現的增材制造技術可以通過改變不同材料在不同位置的組分比例實現空間內材料屬性的變化。因此，增材制造技術為任意梯度變化多材料構型的制備提供了可能，這極大地釋放了科研者的設計空間。因此，如何最大  限度利用增材制造所釋放的設計空間，同時考慮多材料構型制備工藝約束，是今后多材料布局優化的重要研究方向。

4、多功能結構拓?fù)鋬?yōu)化設計

復雜部件級結構中除了承載功能外，往往還包括散熱、減振、隱身及傳導等其他功能。合理地設計結構構型，實現多功能化，是提升結構性能的有效方式?；谠霾闹圃旒夹g(shù)，可以制備內部含有復雜空腔、多種材料復合的新型結構，使得兼具承載和其他功能的部件有望實現。針對此，許多學者開展了多功能結構的拓?fù)鋬?yōu)化設計方法研究，實現了比如減振降噪、承載- 散熱、傳導及天線等結構設計。。例如，劉書田等基于拓?fù)鋬?yōu)化設計了一種應用在探地雷達中的小型平面蝶形天線（圖9），相對傳統構型可有效降低工作頻點。

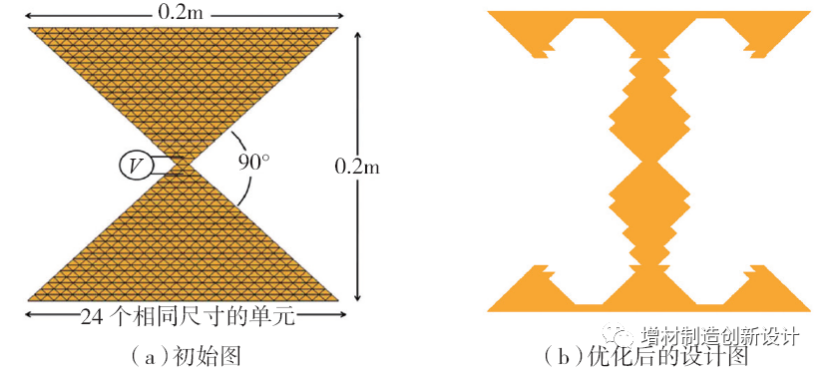

圖9 探地雷達天線設計

基于拓?fù)鋬?yōu)化的多功能結構設計雖然已得到蓬勃發展，但是由于多物理場問題分析求解困難，現有設計大多集中在只考慮2~3個獨立的物理場?？紤]多物理場耦合、多目標的拓?fù)鋬?yōu)化設計方法仍處在研究初期，為實現設計結果的工程應用，此方向必將成為下一步研究的重點。

考慮增材制造工藝約束的拓?fù)鋬?yōu)化設計方法

增材制造技術相對于傳統制造工藝，因其獨特的制造方式，可實現復雜幾何結構構型的制備。然而，增材制造并非完全“自由”制造，仍然存在獨特的制造約束，主要包括以下幾類：結構最大/最小尺寸、支撐結構、制造缺陷（表面粗糙度、材料各向異性等）及連通性約束等。如何在拓?fù)鋬?yōu)化設計過程中考慮增材制造工藝約束，實現拓?fù)鋬?yōu)化結果的快速直接制備已經成為國內外學者關注的重點。

1、尺寸特征

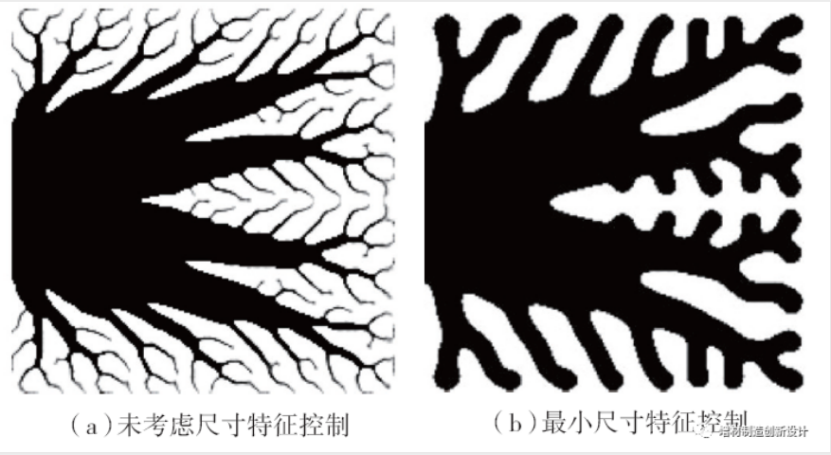

不同3D打印設備具有不同的打印精度，因此需要控制拓?fù)鋬?yōu)化結果的特征尺寸，避免無法制造的細桿等結構出現。圖10分別給出了不考慮最小尺寸特征控制及考慮最小尺寸特征控制的拓?fù)鋬?yōu)化結果?？梢钥闯?，對于圖10（a）中存在的細微結構，對于一些打印機精度不是很高的機器，很難制備。由于尺寸特征約束同樣存在于傳統制造工藝中，因此該方向很早就得到學者的廣泛關注，已建立了比較完善的拓?fù)鋬?yōu)化結果尺寸控制方法體系。

圖10 拓?fù)鋬?yōu)化結果尺寸特征控制

2、自支撐結構設計

增材制造過程中，對于大懸挑結構，往往需要在其下方添加支撐結構，以防止制造工程中結構坍塌，如圖11所示。支撐結構的使用，不僅僅會帶來打印時間及成本的增加，而且在后期去除時，帶來工藝難度，影響結構最終表面精度。因此設計自支撐結構，在優化過程中自動識別特征結構，避免大懸挑結構，成為研究的熱點。

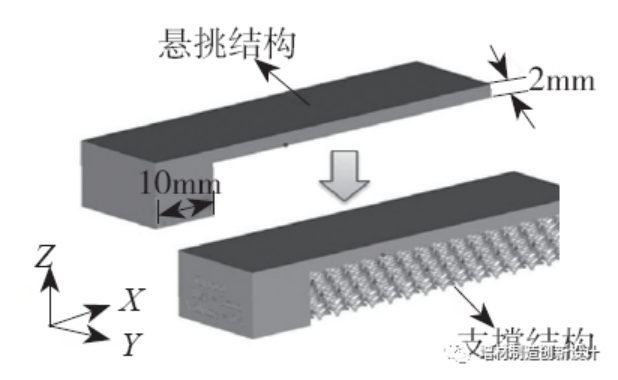

圖11 大懸挑結構及支撐結構示意圖

部分學者在此方向做了初步探索，然而現有的模型大多基于理論假設，結構坍塌極限與材料屬性、懸挑角度以及懸挑長度等關系，并未通過大量的試驗精確獲得。因此，建立Benchmark模型，開展大批量試驗研究，提出精確地自支撐標準，以此為基礎開展拓?fù)鋬?yōu)化設計方法是未來的研究趨勢。

3、制造缺陷

近幾年，增材制造技術雖得到了飛速的發展，然而整體來看該制造工藝仍處于技術萌芽初期，尚未成熟。受工藝限制，增材制造結構件往往存在一些缺陷，例如材料各向異性、表面粗糙以及材料屬性不確定等。針對該問題，一些學者將制造缺陷考慮到拓?fù)鋬?yōu)化模型中，以減小缺陷對結構性能的影響。然而，在實際計算過程中，所使用的缺陷模型大多為理論模型，與增材制造工藝引起的不確定模型并不相符。因此，基于試驗研究增材制造的材料成形機理，建立真實缺陷模型，并引入到拓?fù)鋬?yōu)化過程中，是未來研究的目標。

4、連通性約束

增材制造過程中，無論是采用熔融沉積成型（FDM）或者激光選擇性燒結粉末技術（SLS），都需要在結構打印結束后去除支撐材料或者未熔融的金屬粉末，因而要求結構內部不能含有封閉的內部孔洞。對于含內部孔洞的結構，由于無法去除支撐材料或者未熔融的金屬粉末，常常需要二次修正或者結構分區制造（圖12），大大增加了制造的工藝難度，提高了成本。

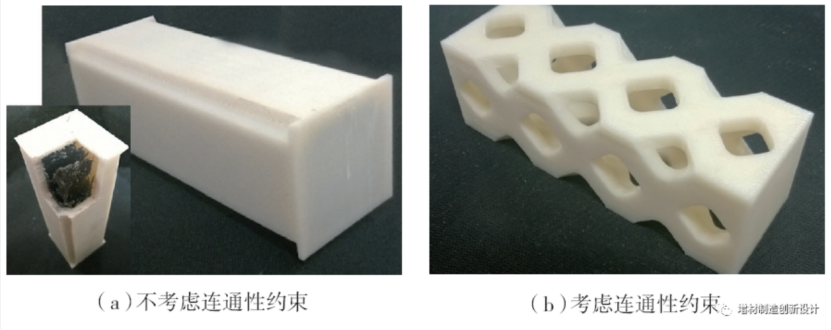

圖12 封閉結構內部無法去除支撐結構

Liu等提出了一種基于虛擬溫度比擬的結構連通性描述方法，將連通性約束轉化為結構的最大溫度小于一有限值這一簡單且有效的新約束，成功地應用于結構拓?fù)鋬?yōu)化設計中，實現了最優拓?fù)浣Y(jié)構的連通性控制（圖13），并應用到背部封閉大口徑反射鏡設計中。

圖13 考慮不同連通性約束設計結構

結論

伴隨著增材制造工藝的快速發展，建立面向增材制造的創新設計理論和方法，獲得具有可制造性（可制造性設計）的優質構型（優質構型設計），已成為當今設計師和研究人員所面臨的新課題。拓?fù)鋬?yōu)化技術經過幾十年的發展，已在優質構型設計上（構造化材料、多層級結構、多材料結構及多功能結構）開展了豐富的研究，可充分利用增材制造技術釋放極大的創新設計空間。如何將拓?fù)鋬?yōu)化（先進的設計工具）與增材制造技術（先進的制備工具）相結合，實現結構創新能力的飛速提升，必將成為未來10 年研究的重點和熱點。
