Stratasys Direct Manufacturing，是Stratasys所設立的3D打印及傳統制造服務機構，擁有6種增材制造工藝和3種常規制造技術。其目標是通過不斷突破極限并改進制造技術，幫助用戶革新產品開發能力。為了滿足主要行業對準確性和可追溯性的需求，Stratasys Direct的工藝和制造工程師對每項技術都深入了解，形成了包括工藝、檢驗和材料在內的綜合數字可追溯性質量管理生態系統。

作為金屬3D打印領域的明星企業，VELO3D以無支撐制造和Assure過程質量控制系統聞名，為了檢驗后者是否確如官方宣傳那樣有效，Stratasys Direct花費12周時間對Assure質量控制系統進行了現場測試評估，驗證了該系統對構建監控完整性、材料性能預測準確性以及過程數據的采集效果。

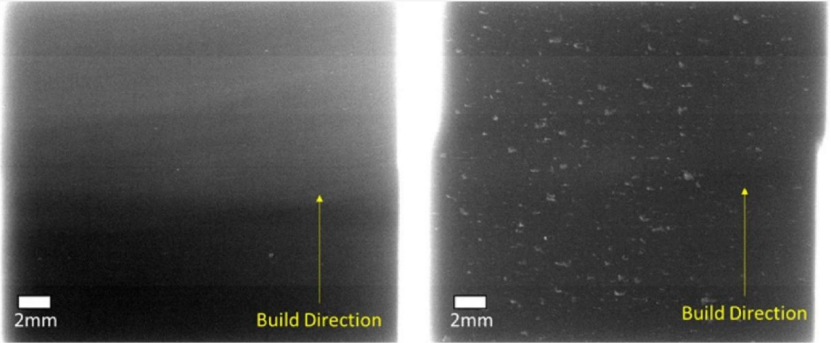

圖2：正常打印與故意引入缺陷的X射線圖像

兩家公司共同收集了Assure的數據集以及零件的實際性能數據，以用來評估Assure的預測結果與觀察到的實際零件性能的相關性。通過持續分析熔池?cái)?shù)據并將其與多個生產運行因素相關聯，工程師可以實時生成具有統計意義的現象規律。

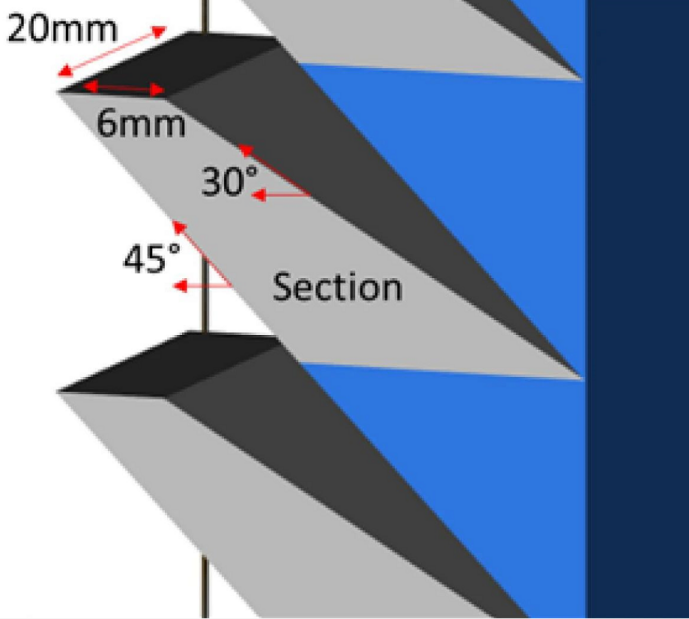

VELO3D的工程師制作了一個測試結構，其形狀類似楔形（20mm x 41mm），尺寸較小，跟隨Stratasys Direct的實際生產任務一起執行。這些測試結構在垂直方向“堆疊”形成一個塔樓，每項驗證建造都有兩個測試塔，每臺激光器分配一個。將這些楔形物從構建板上取下后可以用手將其分開。樣品的幾何形狀如圖2所示，其設計便于進行破壞性測試。

圖3：將測試結構添加到生產任務中進行破壞性測試

將Stratasys Direct和VELO3D收集的數據一起繪制，圖3顯示了Assure孔隙率預測值與實際整體孔隙率結果之間的相關性。在生產條件下，Stratasys Direct的藍寶石3D打印機所制造的零件致密度非常高（由空心的藍色方塊表示），對光束尺寸的調整并不足以引入缺陷（兩個藍色實心數據點位于無空隙區域），而對氬氣流量的調整則出現了大量孔隙。

圖4：在Stratasys Direct上運行的體積/孔隙率（x射線）與assure孔隙率預測的對數/線性圖

這意味著藍寶石打印機的激光光斑尺寸處理窗口很大。數據表明，Assure質量控制系統對于孔隙率的預測和實際測量值是一致的。

Assure對于生產任務的孔隙度預測結果如圖4所示，很明顯，這些零件的預測缺陷率相對恒定，并且在所有層中都很低。唯一的偏差發生在865層的496號樣件。隨后對打印中斷的分析表明，該層出現了緊急停止事件，需要重新啟動打印。該中斷在Assure孔隙率預測數據中清晰可見，顯示為異常熔體。然而，X射線分析表明，該層未出現任何熔合缺陷，表明熔合過程的偏差不足以導致缺陷。圖5：Assure對每層孔隙率的預測數據

未來工作

為了充分利用孔隙率預測作為零件質量的評價標準，Stratasys Direct希望制作一個具有兩個軸的四象限圖：一個代表實際體積孔隙率，一個代表預測孔隙率。理想情況下，目標材料特性線以上的所有數據點都應顯示高于已建立閾值的預測水平。

但是實際的測量結果顯示，可以建立這種相關性，但無法創建確定的線性閾值，也即大體趨勢是可以預測的。Stratasys Direct團隊和VELO3D將繼續合作，完善傳感器數據處理算法，以期實現更精確的測量。
