3D打印落地應用，是一個綜合性的大問題，我們沒有辦法在一篇文章中探討太多。在此前的文章中，我們已經探討了材料、打印速度以及后處理給增材制造帶來的挑戰，本期，我們將從零件質量、標準、設計及數據處理能力三個方面繼續探討3D打印大規模落地應用面臨的問題，以及解決當前問題取得的進展。

Velo3D技術合作副總裁表示，3D打印零件的性能一致性是該技術面臨的一個重要問題。

傳統的數控加工、注塑或鑄造已經非常成熟，3D打印為零件制造提供了一種新方法，但這項技術存在傳統制造所沒有的新缺陷，零件質量會因制造批次不同而存在差異。對于金屬3D打印來說，零件內部的粉末夾雜、微裂紋和未熔合缺陷，使制造的不穩定性尤其突出。

零件質量變化的關鍵來源之一是材料問題。對于一些至關重要的應用，如飛機部件或醫療設備等，對零件的性能和精度有很高的要求，材料也必須100%不受污染。然而因存儲或處理不當或原料質量問題而產生的雜質會影響零件的最終性能，還有可能導致打印失敗。確保材料質量需要標準化的測試方法和工具，目前業內還沒有統一和普遍認可的標準。為了克服這些問題，3D打印的從業者以及一些高校實驗室，正在努力開發相關標準。

過程監控技術可以解決部件質量追溯問題

影響零件質量變化的另一個挑戰在于3D打印設備缺乏先進的過程控制能力。為了盡量減少零件質量的不穩定，3D打印機需要從開環控制轉換為閉環控制，從而在打印過程中發現問題并自動調整系統以解決問題。閉環控制可以通過在3D打印機中嵌入傳感器和攝像頭來實現，而且用戶可以實時監控制造過程。閉環以及實時反饋系統可保持對制造過程的控制，可制造出具有一致幾何形狀、表面光潔度和材料性能的零件。

不過，通過閉環系統實現對質量的控制，仍然是一項相對較新且有難度的技術，絕大多數的廠商目前仍只能實現監控而無法實現自適應反饋。截至2019年，這種智能型的3D打印機也只有很少的廠商可以真正實現。

如果業內擁有明確且被普遍理解和接受的標準，那么對所有的行業從業者都大有好處。有了標準，企業就可以把相同的產品進行橫向?qū)Ρ?，做出更加科學的決策。

在制造業中，標準至關重要，它們概述了交付優質產品必須滿足的數據要求。原材料、打印機，設備操作員和工程師，供應商以及制造過程本身都需要標準以及根據這些標準進行資格認證，這些是制造出復合質量要求零件的保證。

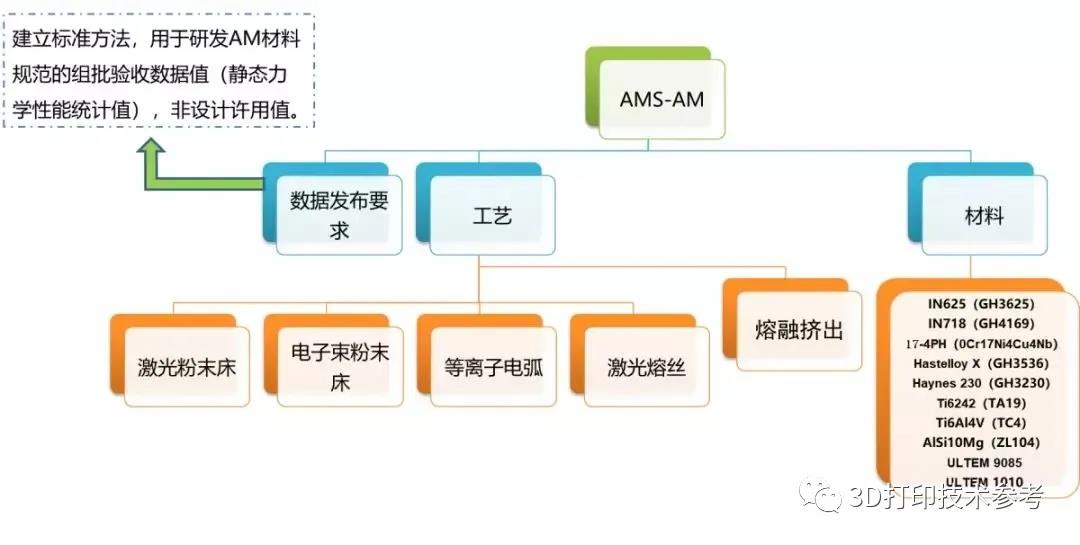

SAE規劃了最早的增材制造標準

盡管3D打印已經發展了30多年，但制造業直到最近幾年才開始將其視為一種生產方法，3D打印行業才剛剛開始制定與生產相關的和整個行業的標準。歐瑞康增材制造首席工程師Matthew Donovan介紹，3D打印可以一種新的方式制造零件，這確實偉大，但如果無法證明零件的質量，那么則會引起質疑。標準能夠使行業玩家跨領域生產和銷售零件，并最終得以應用。

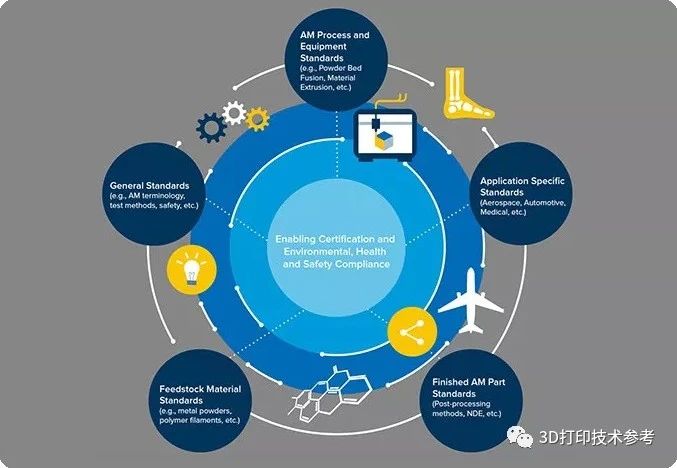

截至目前，缺乏3D打印標準仍然是阻礙該技術被廣泛采用的主要瓶頸之一。但是，在這方面已經有了很多發展，一些標準開發組織如ISO和ASTM，已經建立了致力于增材制造的標準開發委員會。截至2018年，這兩個組織已經批準了28個標準，未來幾年還將發布更多。

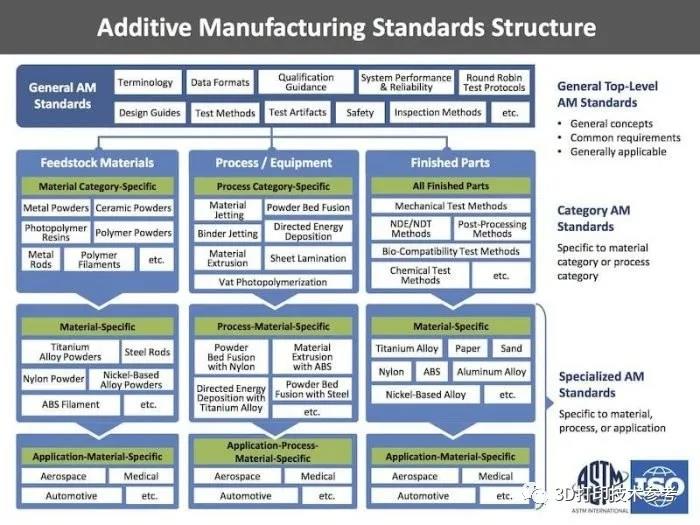

ASTM / ISO增材制造標準框架（點擊閱讀）

行業合作關系也極大地促進了標準的制定。歐瑞康和波音之間的合作促進了增材制造在航空航天和國防領域使用，并實現了鈦合金粉末3D打印材料和工藝的標準化。2019年，ASTM與奧本大學、NASA、EWI以及英國制造技術中心（MTC）合作建立了卓越增材制造中心（AM CoE），致力于搭建研發和標準化之間的橋梁，填補關鍵行業的標準空白。2019年9月，ASTM宣布了第二輪融資旨在支持AM CoE的標準化項目，解決快速增長的增材制造行業技術標準化的需求。盡管標準制定是一個耗時的過程，但最終會幫助制造商更快、更輕松地開發和使用3D打印工藝。

設計和數據處理能力也是行業發展面臨的問題，一直以來，業內企業多將重點放在開發出效率更高的設備，對于智能化的軟件解決方案則重視不足。

3D打印并不像媒體宣傳的那樣按一下按鈕就可以制造物體，工業3D打印更需要大量的設計以及數據準備工作。由于長期以來，計算機輔助設計和計算機輔助工程軟件在很大程度上不能滿足3D打印的要求，使得設計過程變得復雜。例如，傳統的CAD軟件在設計梯度材料、晶格結構或可控孔隙率結構方面存在困難。此外，3D打印設計流程涉及多個步驟，而且需要使用更多其他軟件，這通常使設計陷入困境。

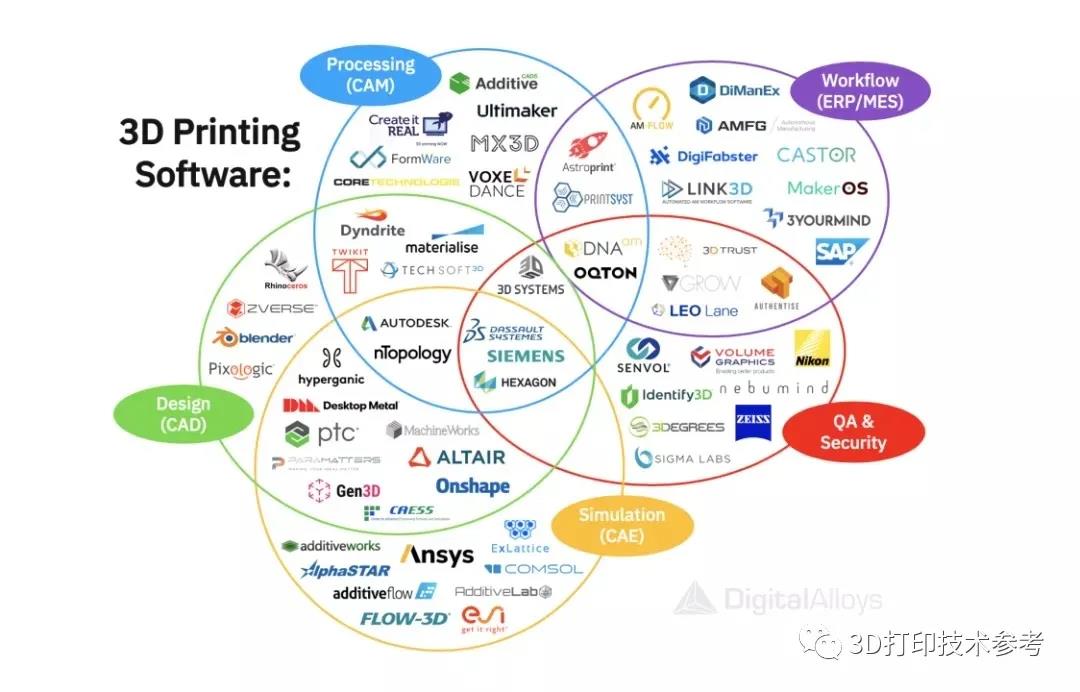

3D打印涉及到的軟件

Autodesk制造生產行業戰略和業務發展總監介紹，3D打印的零件設計和數據處理過程通常需要在多個軟件間流轉，用戶需要使用CAD工具完成設計并將零件轉換為STL格式，然后將其導入數據處理軟件中，經處理后才導入設備。實際上在這個過程中可能要評估打印的安全性、結構和質量?jī)?yōu)化空間，支撐添加以及模擬分析，這些步驟需要前后交叉、反復進行，且會使用到不同的軟件及多種文件格式，整個工作流程可以說非常繁復而且相互脫節。

設計和數據處理過程可以說耗時且容易出錯，往往需要一個團隊去分別完成各項工作。業界也正在試圖以多種方式減少模型的準備工作，一些設計軟件公司如Autodesk 、PTC和DassaultSystèmes正在將特定的3D打印功能融合到傳統的CAD程序中。PTC宣布推出的Creo 3D計算機輔助設計平臺，引入了實時仿真新功能，擴展增強現實和增材制造設計功能，以及眾多關鍵生產增強功能，可使工程師們?cè)谝粋€(gè)環境內，充分利用創新設計和制造能力。

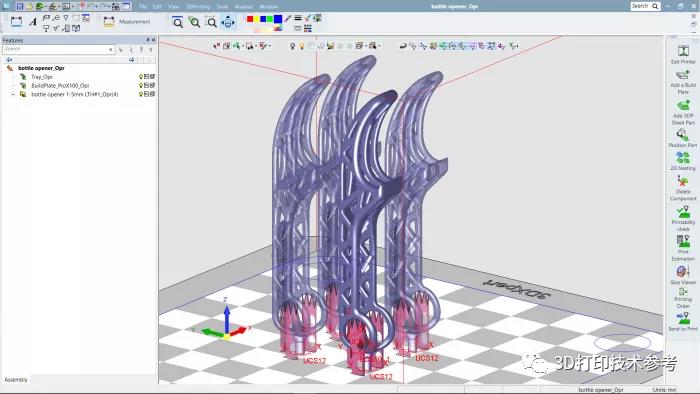

3Dxpert從設計到制造提供完整流程解決方案

一些3D打印機制造商也開發了自己的軟件解決方案來簡化模型準備工作。Stratasys以及3D Systems分別開發了為減少多次數據傳輸和轉換的GrabCAD和3Dxpert軟件。

目前雖然在增材制造設計和數據處理方面取得了一些進步，但仍有發展空間。為設計人員提供在CAD環境中修改3D模型的能力，并在不需要繁瑣的數據轉換的情況下快速迭代這些模型，這將成為降低增材制造使用門檻和提高效率的關鍵。

END

本期，我們從3D打印零件的質量、標準以及設計和數據處理方面分析了目前3D打印技術大規模落地應用存在的問題，以及本行業為此所做的努力和取得的進展。總的來說，進展有目共睹，但要實現更好的應用，技術的發展還需要更加智能化、相關的標準更加明確化、3D打印相關操作更加簡潔化。
