Boom Supersonic是一家成立于2014年的初創企業，其既定目標是實現商業航空的超音速飛行。經過六年發展，該公司于2020年10月7日推出了XB-1“超音速驗證機”，成為有史以來第一架自主研發的超音速飛機。

XB-1定制的復合結構包括3700多個零件，包括起落架、飛行控制執行器和冷卻系統等。為了解決制造演示機的艱巨任務，Boom大量采用3D的金屬3D打印技術來降低成本并縮短生產時間。

XB-1上裝載有21個VELO 3D打印的金屬零件，包含大量的鈦合金薄壁結構。鈦具有極高的耐熱性，但如果冷卻速度過快，則會變脆并易于開裂。盡管傳統技術避免了這個問題，但采用機械加工或鑄造也幾乎無法制造飛機薄壁零件，這也成為使用3D打印背后的驅動力之一。

金屬3D打印的成品零件需要經過熱處理和/或熱等靜壓處理來提高疲勞壽命。當飛機在起飛和著陸時零件會周期性地加載，超音速飛行也引入了許多不同的現象和壓力。在很多情況下，飛機的整體結構會圍繞部件彎曲引起應變，當具有不同熱膨脹系數的零件相互安裝時，也會產生很大的應力（碳復合材料、鋁合金和鈦合金）。將這些3D打印部件設計的非常薄而且靈活，實際上可以減輕一些此類問題。

由于金屬3D打印具有復雜的物理冶金過程，現行的技術手段很難確保加工工藝的可重復性和質量一致性，這一點極大限制了激光增材制造的廣泛應用，尤其是航空航天領域的高附加值零部件的批量生產。

質量保證和過程監控一直以來都是金屬3D打印技術的熱門研究，有效、可靠的質量保證手段是增材制造用戶最重要的需求。

目前行業領先的增材制造設備商均采用過程監控技術解決這一問題， 如EOS的EOSTATE模塊，SLM solutions的QAS模塊，Renishaw的InfiniAM模塊，以及Concept Laser的QMmeltpool模塊等，國內在該領域的發展稍顯不足。

為了保障航空航天領域?qū)Ω吒郊又诞a(chǎn)品增材制造過程的可追溯性、工藝可重復性和性能一致性的要求，西安空天機電智能制造有限公司（簡稱西空智造）推出了一款國產激光增材過程監控系統。該系統包含粉末床在線監控模塊和熔池在線監控模塊等，針對激光粉末床熔融工藝的關鍵點進行監控。

粉末床監控模塊可以實現鋪粉狀態的在線識別，打印精度的實時分析以及零件打印結果的三維重構；不僅可用于質量監測，還可兼容適應性加工以及零件嫁接。熔池監控模塊一方面可以實時監測熔池是否失穩，另一方面可作為工藝策略優化的定量化指針以及熔池熔化凝固的熱力學/動力學分析工具。此外，在線監控也是打印過程閉環控制以及智能化的基礎。以下為西空智造在線監控系統模塊的詳細介紹：

1 粉床模塊

1.1 產品簡介

粉床監控模塊主要用于實時監視、分析、評估和控制激光選取融化（Laser selective melting，SLM）設備鋪粉質量。自動抓取激光掃描和鋪粉結束時刻圖像，智能識別各類鋪粉缺陷，診斷鋪粉異常（包括傳動故障、送粉量不足、刮刀損傷、過燒等）；采取相應的閉環控制措施（重鋪粉、重掃描、停機報警等），確保打印過程中鋪粉均勻性和穩定性，提高零件成型質量。

1.2 功能介紹

n l 旁軸成像實時校正系統，修正相機畸變；

n l 實時監控記錄鋪粉后和激光掃描后粉末床狀態；

n l 粉末床缺陷實時智能檢測、標記、反饋；

n l 過程歷史數據便捷查看，全過程原始數據可追溯導出；

n l 形成粉末床鋪粉質量統計報告。

1.3 典型案例

案例1  提供原始數據供用戶二次分析，如工藝優化。

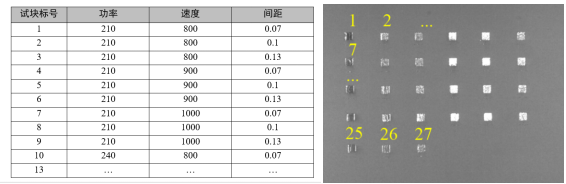

不同工藝參數及對應成型試塊圖像

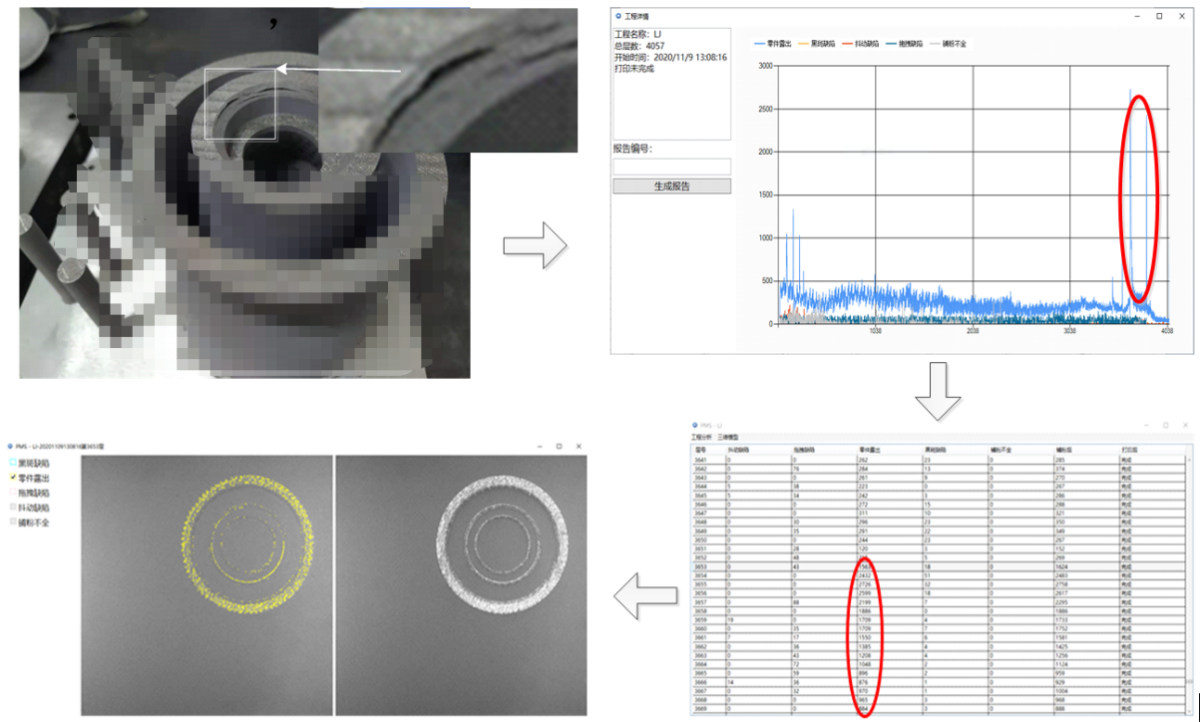

案例2  零件質量追溯和問題分析，如某型號用零件表面出現裂紋

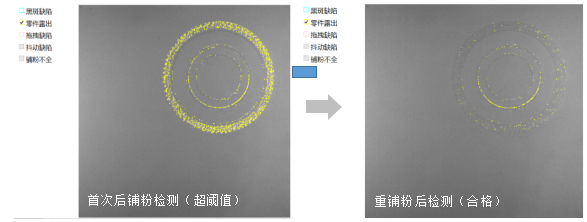

案例3  鋪粉質量的自診斷和自動控制，如檢測到零件漏出缺陷超閾值，進行重鋪粉操作

 案例4 提供缺陷重構三維模型，為離線檢測（如X射線）提供支持。

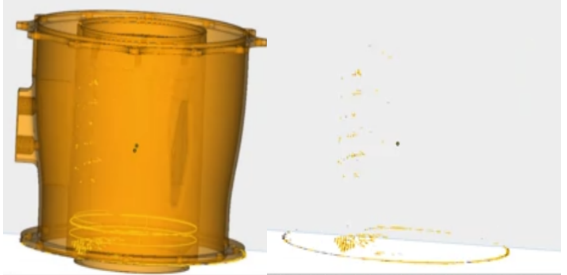

 三維重構 （左-零件  右-缺陷）

2 熔池模塊

2.1 產品簡介

熔池監控模塊主要用于實時監視、分析和評估SLM設備熔池信息。高速采集打印過程中熔池等離子體輻射和熔池形貌數據，結合激光掃描路徑形成二維熱圖；通過熔池特征分析、提取，實現模型和缺陷三維重構。是工藝開發、質量追溯、缺陷分析的重要資源。

2.2 功能介紹

n 同軸光路實時采集、顯示和存儲熔池輻射強度信號和形貌圖像；

n 每層熔池形貌圖像、輻射強度信號回放、查看；

n 自動形成激光掃描后每層切片的溫度分布熱圖；

n 每層缺陷標記和分類，識別溫度過高，熔池失穩、飛濺過大等典型缺陷；

n 零件不同位置全過程原始數據（熔池強度信號和形貌圖像）索引和導出；

n 實現工程粉末床熔池質量統計報告。

2.3 典型案例

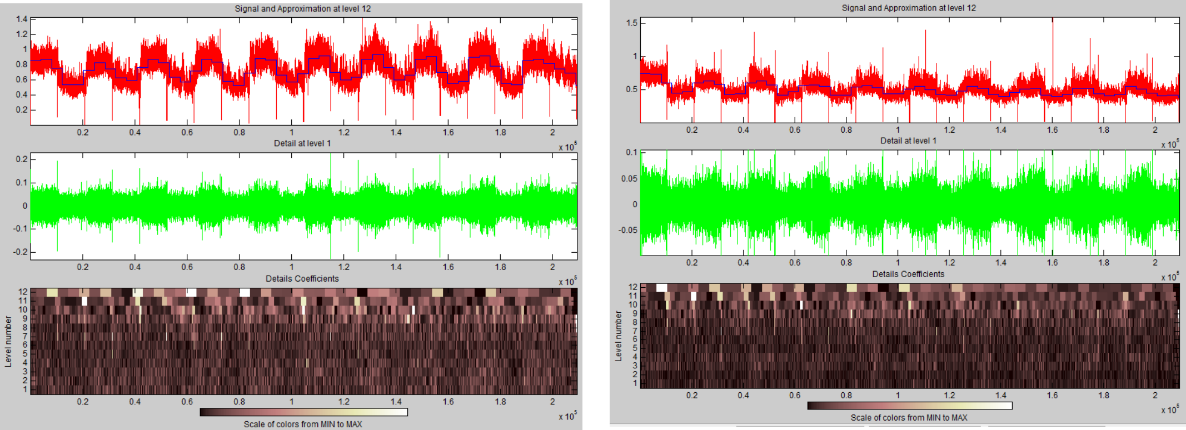

案例1  原始數據供用戶二次分析，如研究工藝參數-熔池狀態-缺陷或性能映射關系。

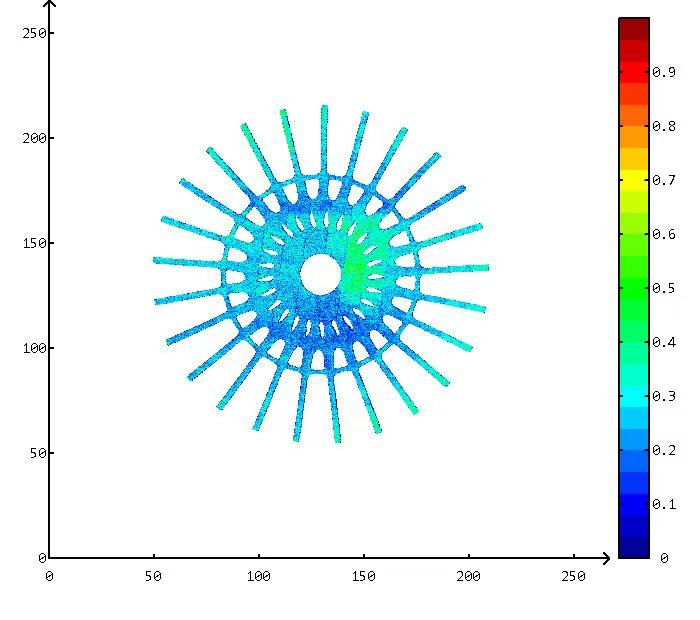

案例2  基于熔池特征的二維熱圖，便于用戶進行質量追溯，

案例3 基于熔池特征的三維熱圖，為離線檢測（射線、CT等）提供技術參考。

3 功率模塊

3.1 產品簡介

功率監控模塊分別從激光器輸出端、監控適配器、焦平面三處實測激光功率值，實時分析和評估SLM設備輸出功率特性；可實現激光器實際輸出功率實時監測；功率異常部位快速定位；長期工作功率衰減特性分析、提醒、報警和預測。

3.2 功能介紹

n 輸入功率與實際功率離線標定；

n 激光器輸出端、監控適配器、焦平面共3處進行實際激光功率值監測及存儲；

n 功率監測歷史回放和查看；

n 激光器功率特性實時分析和評價；

n 功率失穩超閾值時，提示和警告；

n 激光器長期工作功率衰減特性分析和預測。

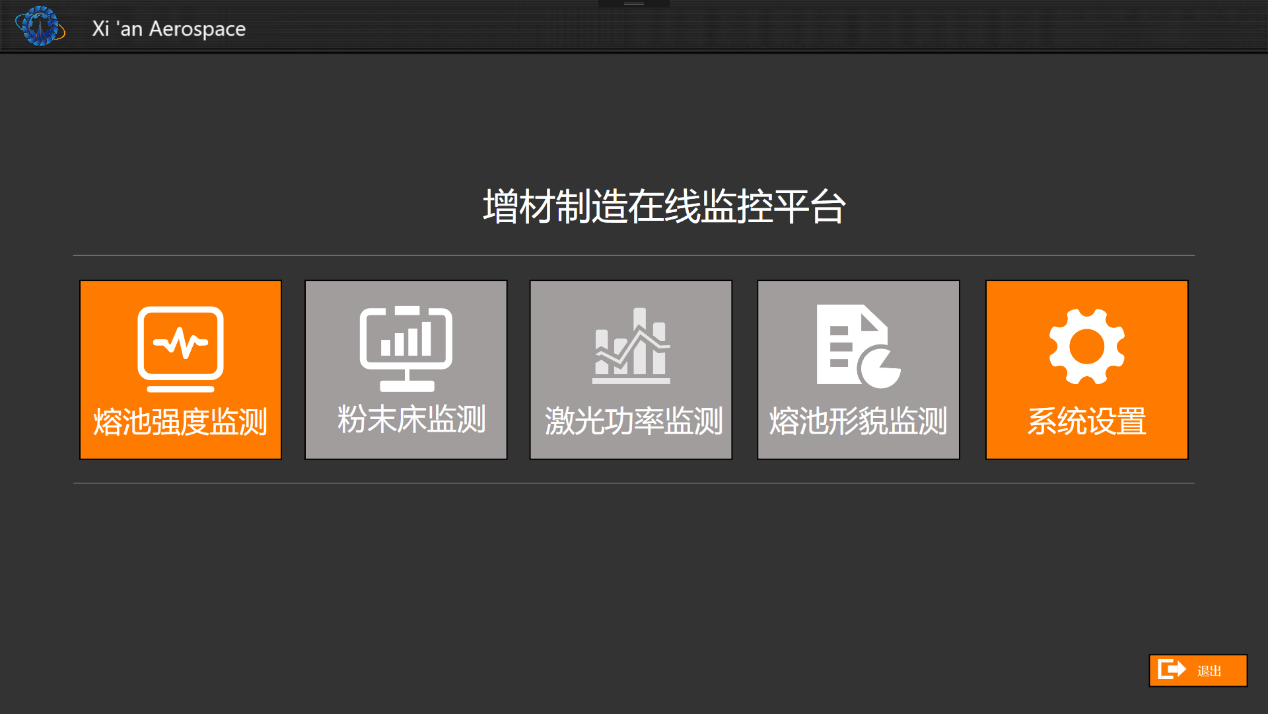

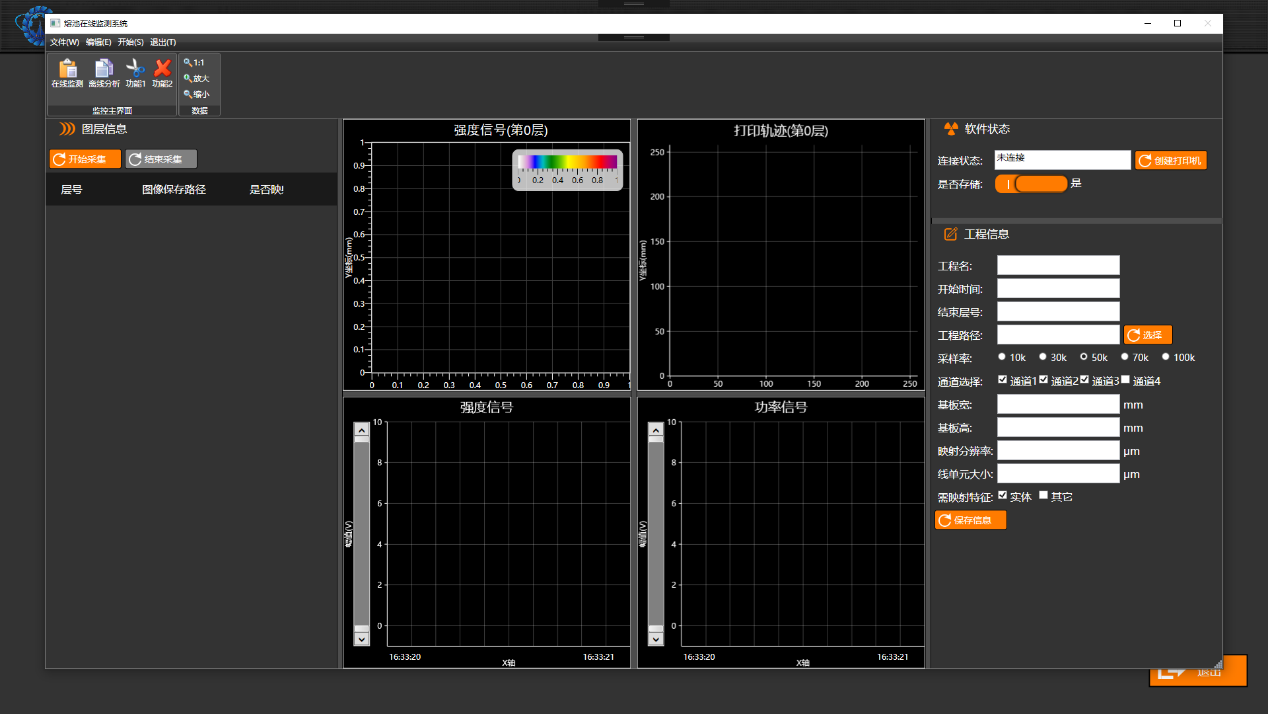

4 系統集成

注:文章部分內容來源于騰訊新聞。
